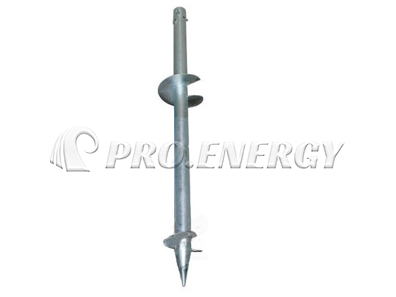

スクリューパイルは、深礎基礎、太陽光発電パネルの基礎、境界フェンスなどに使用される、耐久性に優れた鋼製のねじ込み式アンカーシステムです。溶融亜鉛めっきを施した炭素鋼製の管状中空断面構造により、あらゆる地形においてコンクリート不要で迅速な設置が可能です。
表面処理 :
溶融亜鉛めっき材質 :
炭素鋼厚さ :
2.5mm～3.0mm長さ :
1200mm～2500mm

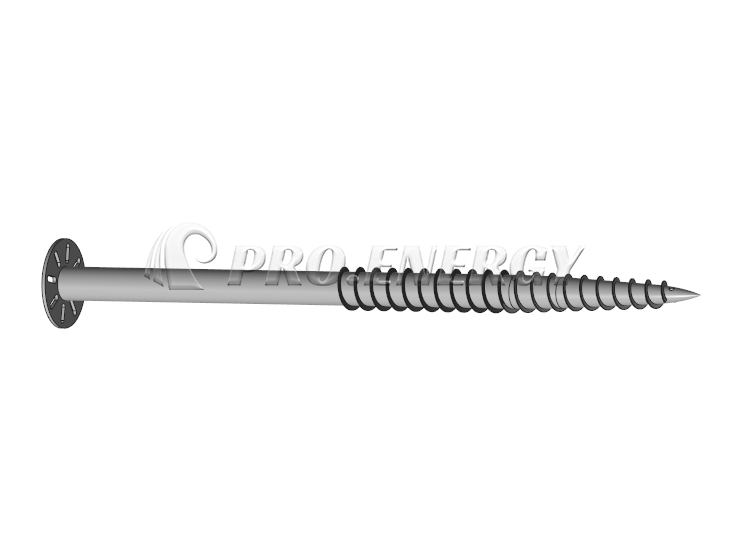

スクリューパイル（スクリューアンカー、ヘリカルパイル、ヘリカルアンカーとも呼称される）は、建築物の深層基礎向けに設計された鋼製ねじ込み式杭及び地盤固定システムです。各種サイズの管状中空断面で製造され、構造物に対し高信頼性の耐荷重支持を実現します。
杭軸は構造物の荷重を杭体に伝達する役割を担い、想定される地盤条件に応じてらせん状鋼板を溶接します。らせん部は所定ピッチでのプレス成形、または平板を杭軸に所定ピッチで溶接する方式に対応可能です。
らせんの数・直径・杭軸上の位置、鋼板の板厚は、以下の要素を総合的に考慮して決定されます。

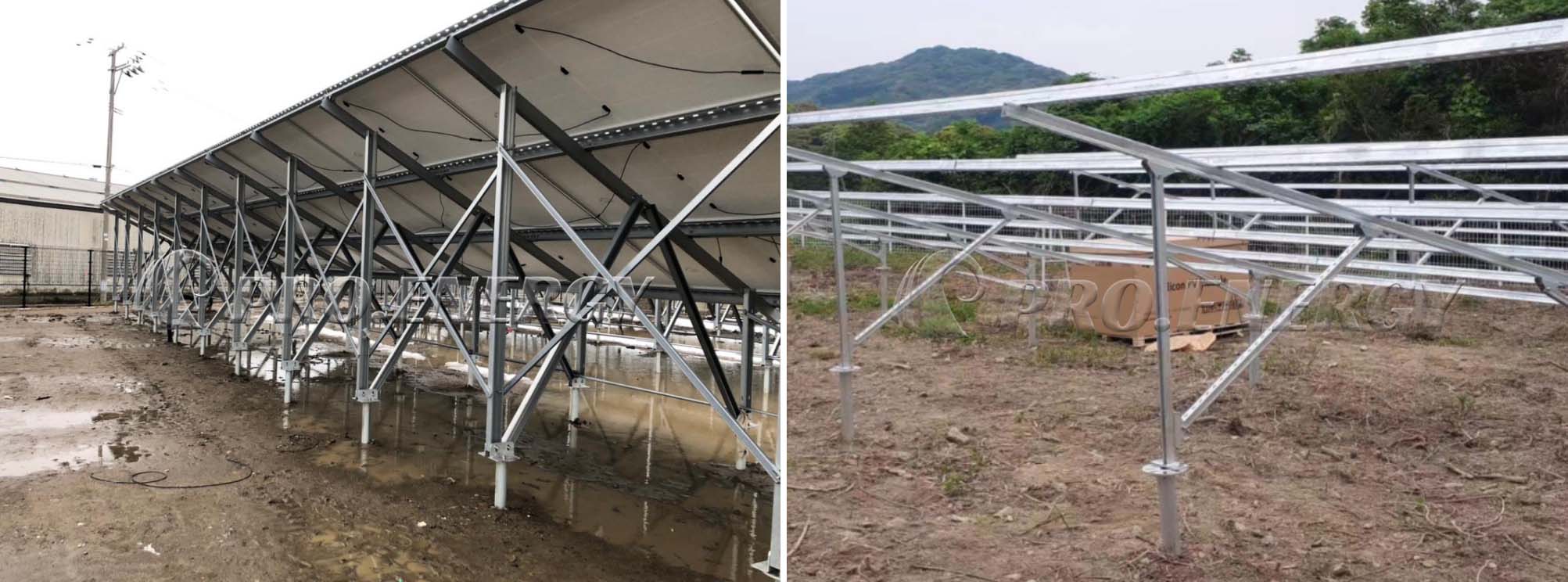

スクリューパイル基礎は、灯台・鉄道・通信・道路から太陽光発電設備・境界フェンスまで、幅広い産業分野で採用されています。迅速な施工や既存構造物近傍での工事が求められるプロジェクトに最適で、工期短縮、設置・現場アクセスの容易さ、二酸化炭素排出量の削減、不要時の基礎撤去が容易、現場作業員の安全性の向上、そして建設コスト全体の削減など、数多くの重要な利点を提供します。
コンクリート打設や深掘削が不要、機械による迅速な施工が可能です。納期が厳しい現場や、アクセスが制限された現場にも最適です。
廃止時には効率的に引き抜き、再利用または用途変更が可能です。廃棄物を最小限に抑え、現場復旧作業も簡素化できます。
従来の基礎工法と比べ、コンクリート・掘削費用が不要となり、施工時間も短縮されます。長期的な維持管理コストも低減できます。
設置方法について
強力な油圧モーターを使用し、スクリューパイルを地中にねじ込みます。モーターは 1/2 トンクラスのボブキャット、20 トンクラスの油圧ショベル、最大 100 トンクラスのマスト搭載クレーンなど、各種サイズの建設機械に取り付け可能です。油圧モーターと建設機械の組み合わせは、以下の要素に基づいて決定されます。

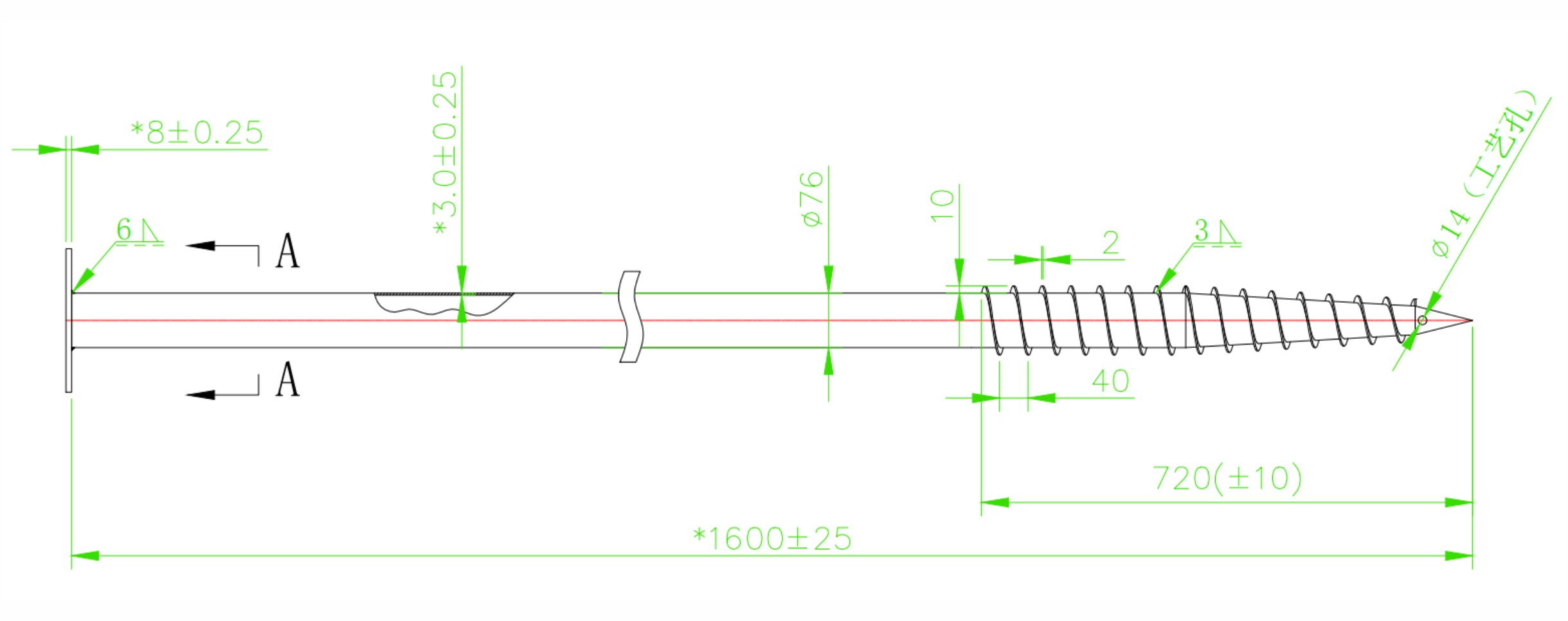

| 製品名 | 表面処理 | 仕様 | 材料 |
地中スクリューパイル |
溶融亜鉛めっき （平均80μm） |
φ76 × L1200 × T3.0 | 炭素鋼Q235 |
|
溶融亜鉛めっき （平均80μm） |
φ76 × L1600 × T3.0 | 炭素鋼Q235 | |
|
溶融亜鉛めっき （平均80μm） |
φ76 × L1800 × T3.0 | 炭素鋼Q235 | |
|
溶融亜鉛めっき （平均80μm） |
φ76 × L2000 × T3.0 | 炭素鋼Q235 | |
|
溶融亜鉛めっき （平均80μm） |
φ76 × L2200 × T3.0 | 炭素鋼Q235 | |
|
溶融亜鉛めっき （平均80μm） |
φ76 × L2500 × T3.0 | 炭素鋼Q235 |
Q：当社では、地上設置型太陽光発電架台を何種類取り扱っていますか？
A：地中ねじ式・杭打ち式・コンクリート基礎式（単柱・二柱）の地上設置型太陽光発電システムをラインナップしており、あらゆる形状の構造物に対応可能です。
Q: 太陽光発電架台構造には、どのような材料を設計に用いるのですか？
A：溶融亜鉛めっき鋼、亜鉛・アルミニウム・マグネシウム合金、アルミニウム合金を採用しています。特に鋼製地上設置システムは価格競争力に優れています。
Q: 他サプライヤーと比較した当社の強みは何ですか？
A：少量ロットのご注文にも対応可能、高品質な原材料を使用、日本・欧州の工業規格に準拠、専門のエンジニアリングチームを有している点です。
Q: 見積もりにはどのような情報が必要ですか？
A：モジュール仕様・レイアウト図・架台高さ・傾斜角・現場状況（地盤・アクセス状況など）が必要です。
Q: 品質管理システムはありますか？
A：ISO9001 規格に厳密に準拠した品質管理体制を構築しており、CE・JQA 認証を取得済みです。出荷前には全数検査を実施し、品質を担保しています。
Q:ご注文前にサンプルの提供は可能ですか？また、最小注文数量（MOQ）を教えてください。
A：無料のミニサンプルをご提供しております。MOQ は製品により異なりますので、詳細はお問い合わせください。
